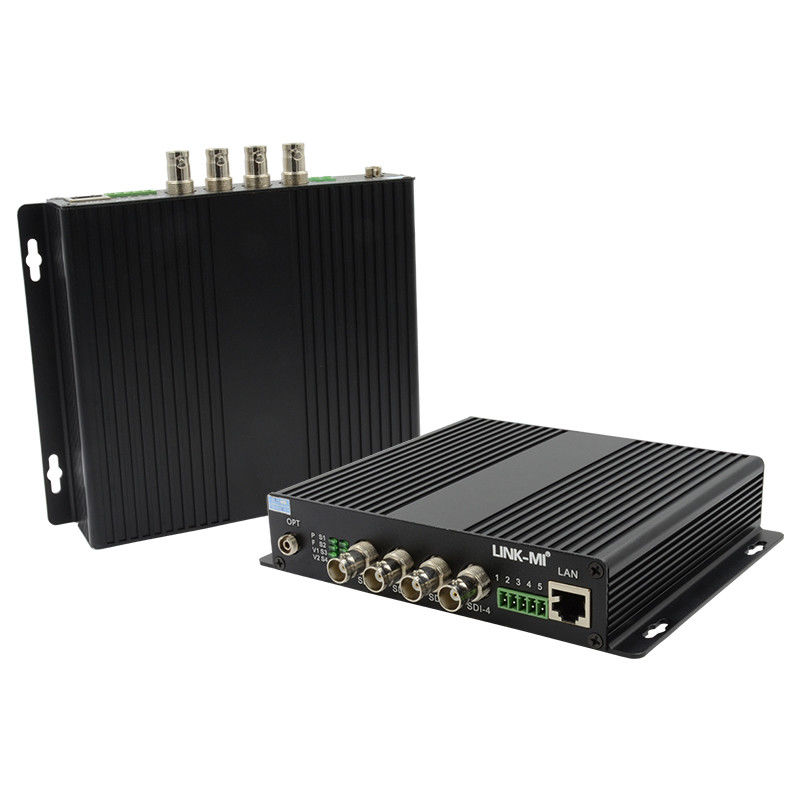

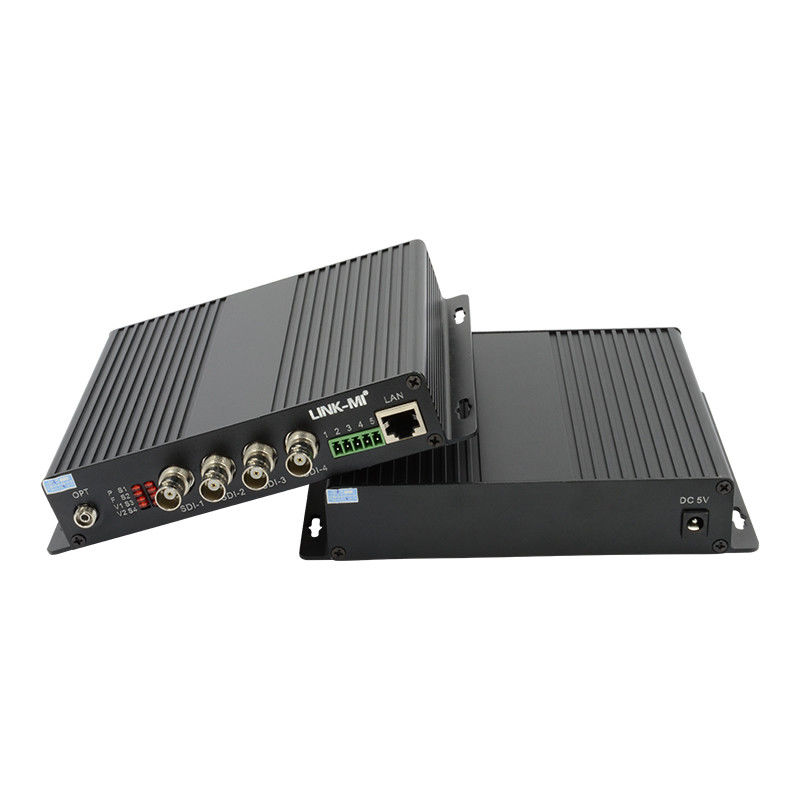

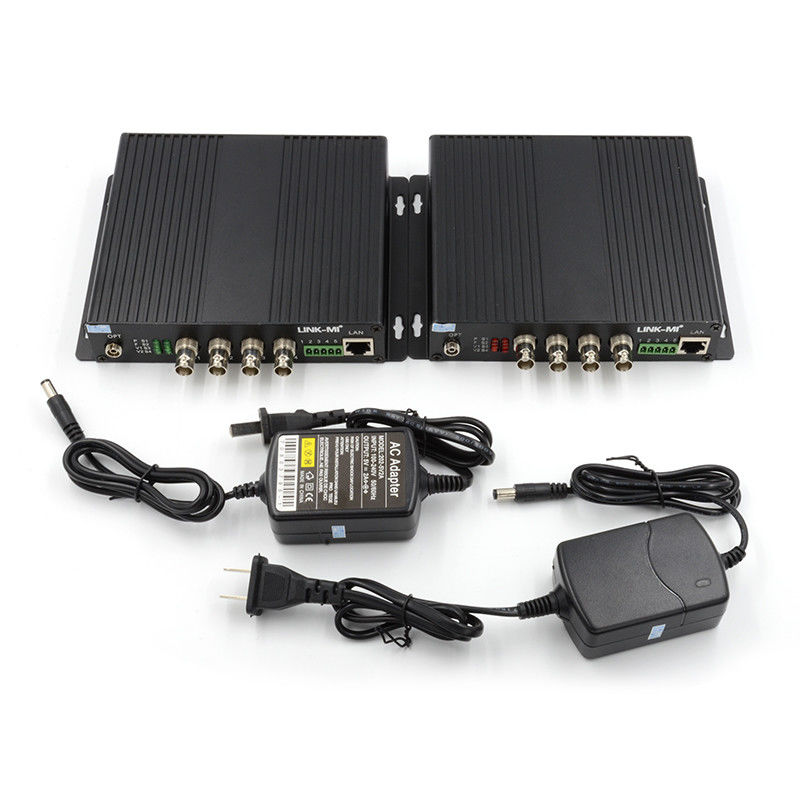

4ch मल्टीफंक्शनल/एचडी-एसडीआई फाइबर कनवर्टर
परिचय
LINK-MI LM-SF44N SDI वीडियो टू फाइबर कन्वर्टर प्रसारण या निगरानी अनुप्रयोगों के लिए एक आदर्श और किफायती समाधान है। यह HD-SDI, RS485/RS232 और ईथरनेट संकेतों को विद्युत इनपुट प्राप्त करता है,एसडीआई श्रृंखला फाइबर वीडियो कनवर्टर आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां कैमरों में पी / टी / जेड क्षमताएं होती हैं।प्लग एंड प्ले डिजाइन स्थापना और संचालन में आसानी सुनिश्चित करता हैइलेक्ट्रॉनिक और ऑप्टिकल समायोजन की कभी आवश्यकता नहीं होती है। सिस्टम की स्थिति की तत्काल निगरानी के लिए एलईडी संकेतक प्रदान किए जाते हैं। उपकरण स्टैंडअलोन या रैक-माउंट स्थापना के लिए उपलब्ध हैं,जो विभिन्न कार्य वातावरण के लिए उपयुक्त है.
विशेषताएं
1, SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDI और SMPTE-259M SD-SDI मानक संकेतों के साथ संगत, 1485Mb/s और 270Mb/s, 2.97Gbps दर का समर्थन करता है
2, आरजे45 इंटरफेस के साथ 1ch 10/100M ईथरनेट और 115.2Kb/s बाउड दर तक, फीनिक्स टर्मिनल इंटरफेस के साथ 1ch द्विदिशात्मक/एकदिशात्मक RS485/RS232 का समर्थन करता है
3, 1080P@ का समर्थन करें,30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25, और अन्य वीडियो प्रारूप।
4, केबल ट्रांसमिशन के नुकसान की भरपाई के लिए केबल इक्विलाइजेशन फ़ंक्शन के साथ इनपुट
5, स्थिर बिजली और बिजली क्षति को रोकने के लिए निर्मित ईएसडी और अधिभार संरक्षण सर्किट
6, ऑप्टिकल गायब अलार्म, दूरस्थ बिजली की विफलता अलार्म, आउटपुट सिग्नल स्थिति संकेत और इनपुट सिग्नल लॉक स्थिति संकेत प्रदान करें
7, स्टैंडअलोन प्रकार या कार्ड प्रकार 19' 4U रैक-माउंट चेसिस में स्थापित।
विनिर्देश
| ऑप्टिकलः | |
| तरंगदैर्ध्य | 1310nm,1550nm |
| सीरियल डिजिटल वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट अधिकतम मान 800mVp-p, 600~1000mVp-p |
| फाइबर का प्रकार | 50/125u मल्टीमोड,62.5/125u मल्टीमोड,9/125u सिंगलमोड,सिंगल फाइबर या डबल फाइबर |
| वीडियो सिग्नल रिटर्न हानि | ≤-15dB@5MHz ∼1.5GHz,-10dB@1.5GHz ∼3GHz |
| ऑप्टिकल कनेक्टर | एससी, एफसी |
| दूरी | 0~500M (MM) / 0~100KM (SM, चयन योग्य) |
| डेटाः | |
| डाटा प्रोटोकॉल | एकतरफा या द्विदिशात्मक RS485 या RS422 या RS232, चयन योग्य |
| डेटा दर | 0~115.2 केबीपीएस |
| त्रुटि दर | < 10-9 |
| कनेक्टर | औद्योगिक मानक टर्मिनल ब्लॉक (DB9/DB25 जैसे इंटरफेस के साथ भी कॉन्फ़िगर किया जा सकता है) |
| ईथरनेटः | |
| कार्य मोड | पूर्ण डुप्लेक्स/अर्ध डुप्लेक्स |
| डेटा दर | 10/100 एमबीपीएस (AUTO) |
| कनेक्शन टर्मिनल | आरजे45 |
| वीडियोः | |
| एसडीआई इनपुट | |
| सिग्नल प्रकार एसडीआई | MPTE259M,292M,344M,424M |
| डेटा दरें | 143 एमबीटी/सेकंड ∙ 2.97 जीबीटी/सेकंड |
| केबल समानांतर |
बेल्डेन 1694A के ≤140 मीटर 1.485Gbps पर बेलडेन 1694A के ≤400 मीटर 270Gbps पर |
| कनेक्टर | बीएनसी 75 ओम |
| सामान्य: | |
| इनपुट पावर | 5 वी डीसी |
| बिजली की खपत (अधिकतम) | 5W |
| परिचालन तापमान | 0°C से 55°C |
| भंडारण तापमान | -20°C से 70°C तक |
| परिचालन आर्द्रता | 0 ~ 95% (गैर संक्षेपण) |
| कनवर्टर के लिए आयाम ((TX&RX) | 173x150x32 मिमी |
| 1 जोड़ी के पैकेज के लिए आयाम | 320x247x61MM |
| शुद्ध भार | 1.75 किलो |
| सकल वजन | 2 किलो |
| मामले की सामग्री | एल्यूमीनियम |

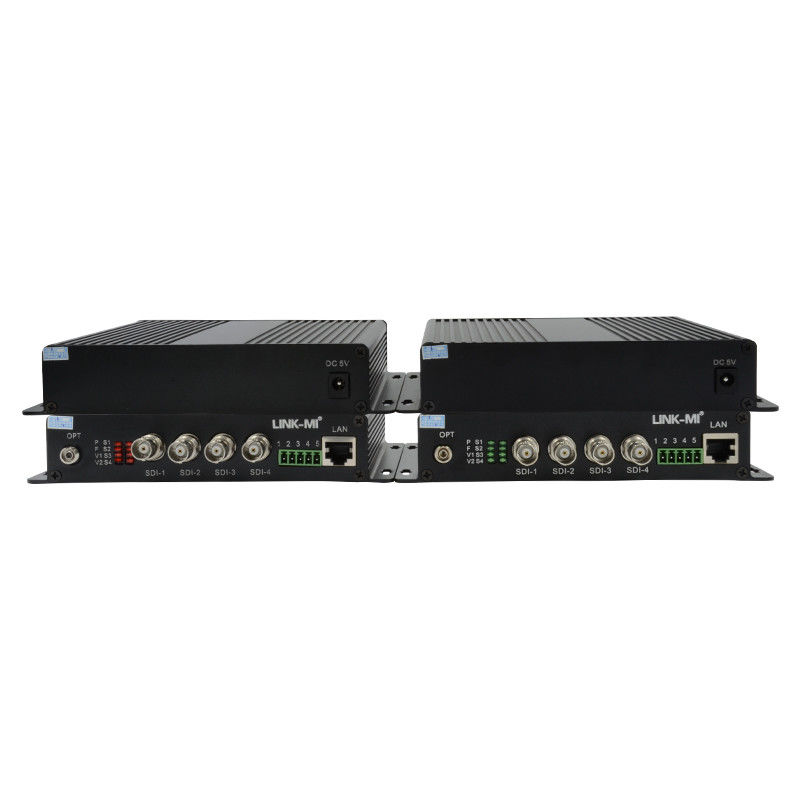

पैनल विवरण
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
ए 1: एक पेशेवर निर्माता के रूप में, हम चीन में 10 से अधिक वर्षों के लिए एचडीएमआई से संबंधित उत्पादों की आपूर्ति करते हैं।
प्रश्न 2: हमें आपको क्यों चुनना चाहिए?
A2: हम कारखाने की कीमत, अच्छी गुणवत्ता, सर्वोत्तम सेवा और लंबी वारंटी के साथ उत्पादों की पेशकश कर सकते हैं।
प्रश्न 3: आपकी उत्पाद सेवा के बारे में क्या?
A3: हम OEM और ODM की पेशकश कर सकते हैं, अपने आदेश मात्रा के आधार पर उत्पाद पर अपने ब्रांड, अपने डिजाइन प्रिंट।
प्रश्न 4: भुगतान की शर्तों के बारे में क्या?
A4: हम भुगतान के रूप में बैंक हस्तांतरण, वेस्टर्न यूनियन, मनी ग्राम, पेपैल, बैंक ऑफ चाइना या नकद स्वीकार करते हैं।
प्रश्न 5: आप पैकेज कैसे भेजते हैं?
A5: डीएचएल, फेडेक्स, ईएमएस, हवा से, समुद्र से... आदि।
प्रश्न 6: आप किस प्रकार की गारंटी प्रदान करते हैं?
A6: हमारी उत्कृष्ट बिक्री के बाद सेवा टीम आपको ऑनलाइन तकनीकी सहायता प्रदान करेगी। हम अपने उत्पादों के लिए एक वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 7: यदि वेबसाइट पर कोई कीमत नहीं है तो मैं अपनी ज़रूरत के उत्पादों को कैसे खरीद सकता हूँ?
ए 7: आप हमें अपनी आवश्यकता के उत्पादों के बारे में अपनी जांच भेज सकते हैं। हमारी बिक्री आपको आदेश देने में मदद करने के लिए 24 घंटे के भीतर जवाब देगी।
उपयोगकर्ता पुस्तिकाः
LM-SF44N 4CH एचडी-एसडीआई फाइबर कनवर्टर के लिए (नया).pdf
