उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
LINK-MI
मॉडल संख्या:
एलएम-SF02
हमसे संपर्क करें
वीडियो
वीडियो

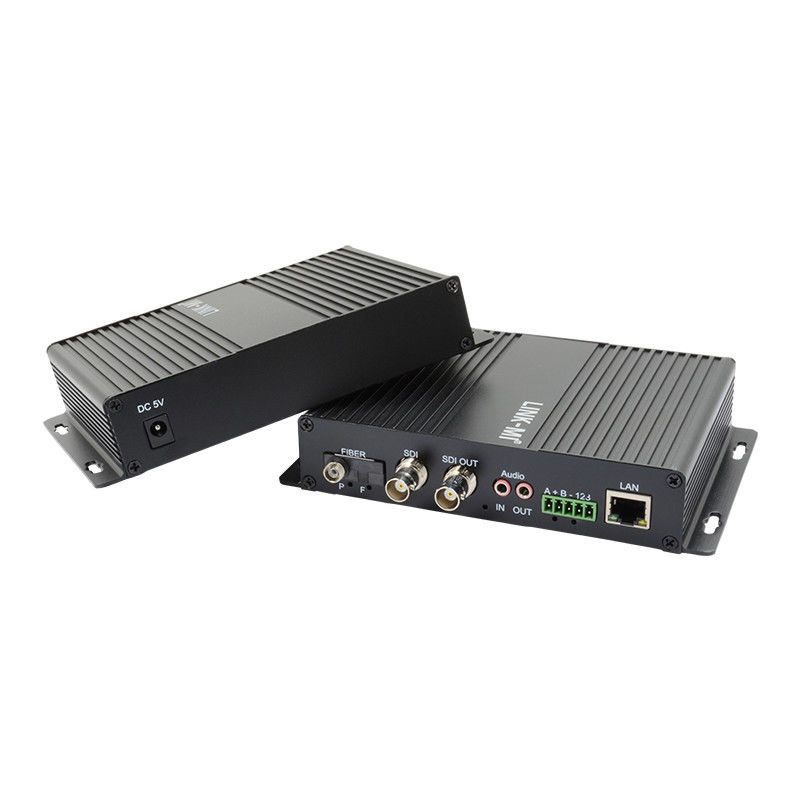

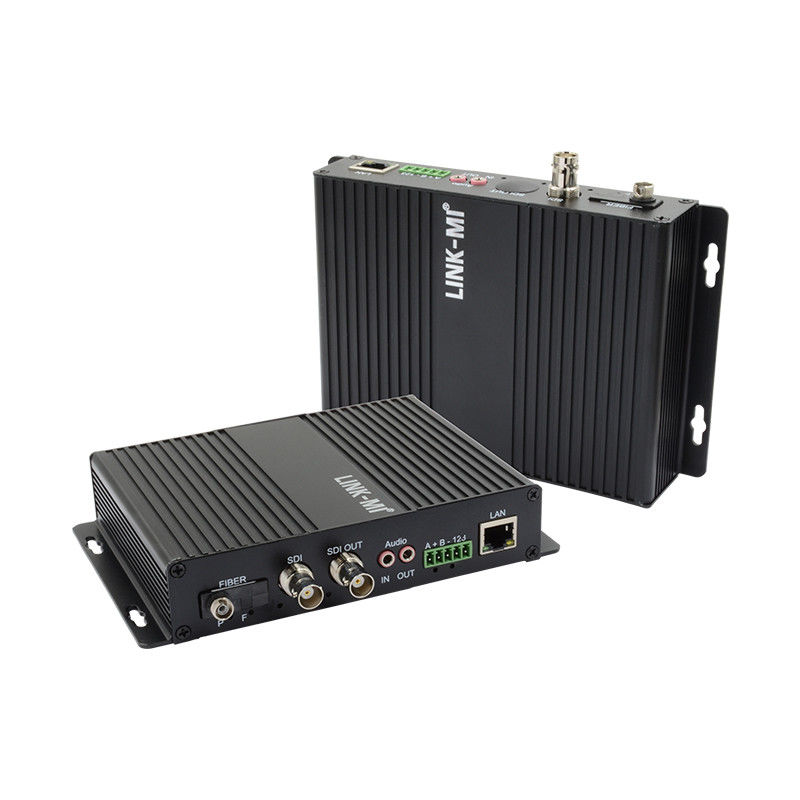

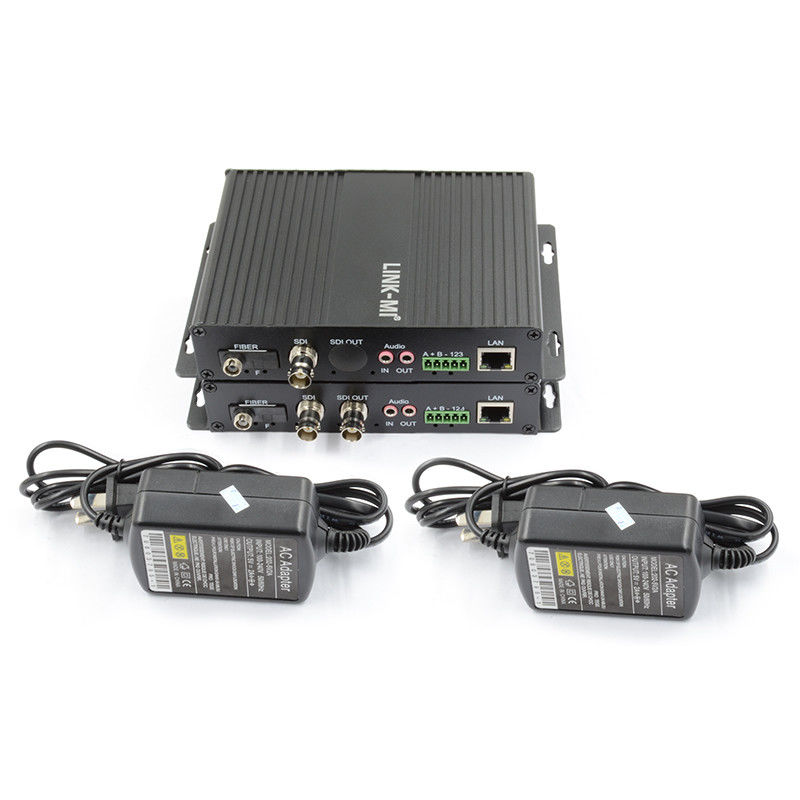

एसडीआई डेटा मीडिया फाइबर कनवर्टर
परिचय
LINK-MI LM-SF02 HD/3G-SDI से फाइबर कनवर्टर में एक ट्रांसमीटर और रिसीवर शामिल है जो एकतरफा HD/3G-SDI वीडियो के लिए एक कम लागत वाली ट्रांसफर डिवाइस है,एकल मोड और मल्टीमोड ऑप्टिकल फाइबर केबल ट्रांसफर पर 1ch 10/100M ईथरनेट और 1ch rs422 डेटायह डिजिटल ऑप्टिकल ट्रांसफर तकनीक द्वारा डिज़ाइन किया गया है और SMPTE292M / SMPTE259M / SMPTE424 सिग्नल का समर्थन करता है। और रिसीवर को एक मानक 19 ′′ 3.5U रैक माउंट चेसिस में रखा जा सकता है,जो 2pcs 90~240V बिजली की आपूर्ति के साथ 16PCS रिसीवर सम्मिलित कार्ड का समर्थन करता है.
विशेषताएं
13जी/एचडी-एसडीआई वीडियो (इम्बेडेड ऑडियो सिग्नल) हानि रहित लंबी दूरी के संचरण के साथ फाइबर पर
2. 1CH एक दिशात्मक या BIDI RS485 या RS422 या RS232 नियंत्रण डेटा संचरण, 1ch पूर्ण डुप्लेक्स 10/100M ईथरनेट का समर्थन करें।
3. एएसआईसी एकीकृत डिजाइन प्रौद्योगिकी के साथ कोर स्वतंत्र बौद्धिक संपदा अधिकार
4उन्नत सर्किट डिजाइन, उपकरण की विश्वसनीयता, स्थिरता और स्थिरता सुनिश्चित करने के लिए पूर्ण हार्डवेयर कार्यक्रम
5. व्यापक रूप से टीवी लाइव प्रसारण, उच्च परिभाषा वीडियो कॉन्फ्रेंसिंग, उच्च परिभाषा वीडियो निगरानी और अन्य क्षेत्रों में इस्तेमाल किया
6. एकल-मोड या बहु-मोड फाइबर ट्रांसमिशन का समर्थन करें (उपयोगकर्ता को ट्रांसमिशन केबल प्रकार की पुष्टि करने की आवश्यकता है)
7. आम तौर पर इस्तेमाल किए जाने वाले एलसी/एफसी/एससी/एसटी फाइबर इंटरफेस प्रदान करें
8एकल मोड फाइबर पर अधिकतम 120 किमी तक की संचरण दूरी
9. 3जी-एसडीआई उच्च डिजिटल वीडियो और ऑडियो सिग्नल ऑप्टिकल प्रसारण
10. एसडीआई 270Mbps, 1.485Gbit गति और 3 जी के लिए अनुकूलित स्वचालित रूप से
11कस्टमाइजेशन और ओईएम बिजनेस मोड स्वीकार करें।
विनिर्देश
| ऑप्टिकल | |
| तरंगदैर्ध्य | बहु-मोड 850nm / 1300nm, एकल-मोड 1310nm / 1550nm |
| आउटपुट शक्ति | -10~-4dBm |
| अनुमेय श्रृंखला हानि सीमा | 18dBm~35dBm |
| ऑप्टिक फाइबर | 50/125u मल्टीमोड,62.5/125u मल्टीमोड,9/125u सिंगल मोड |
| प्रकाश प्राप्त करने की संवेदनशीलता | <= 30dBm |
| ऑप्टिकल कनेक्टर | एलसी एफसी,एसटी,एससी (चयन योग्य), एकल या दोहरी फाइबर |
| दूरी | 0~500M (MM) / 0~80KM (SM) |
| वीडियो-एसडीआई | |
| सिग्नल प्रकार एसडीआई | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| वीडियो प्रारूप |
1920*1080P60; 1920*1080P50; 1920*1080P30; 1920*1080P25 1920*1080P24;1920*1080I601920*1080I50;1280*720P60;1280*720P50;525i;625i |
| डेटा दरें | 270Mbit/s - 1.48Gbit/s, 3Gbit/s |
| केबल समानांतर |
स्वचालित केबल EQ (Belden 1694A केबल) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s,80m @ 3Gbit/s |
| कनेक्टर | बीएनसी 75 ओम |
| वीडियो-सामान्य | |
| इनपुट पावर | 5V, 0.2-2.0A |
| बिजली की खपत (अधिकतम) | ट्रांसमीटरः 2.5W रिसीवरः 2.5W |
| परिचालन तापमान | -20°C से 60°C तक |
| भंडारण तापमान | -40°C से 85°C तक |
| परिचालन आर्द्रता | 0 ~ 95% (गैर संक्षेपण) |
| केस का रंग | काला |
| मामले की सामग्री | एल्यूमीनियम |
| आयाम | 15.5x12x3.2CM |
| शुद्ध भार | 1 किलोग्राम प्रति जोड़ी |
| मामले की सामग्री | एल्यूमीनियम |
| एमटीबीएफः | >100000 घंटे |
| डेटा | |
| डाटा प्रोटोकॉल | RS422 |
| डेटा दर | 0~500 केबीपीएस |
| त्रुटि दर | < 10-9 |
| कनेक्टर | फीनिक्स टर्मिनल |
| ईथरनेट | |
| कार्य मोड | पूर्ण डुप्लेक्स/अर्ध डुप्लेक्स |
| डेटा दर | 10/100 एमबीपीएस (AUTO) |
| कनेक्शन टर्मिनल | आरजे45 |
| नोटःविनिर्देश बिना सूचना के बदल सकते हैं | |

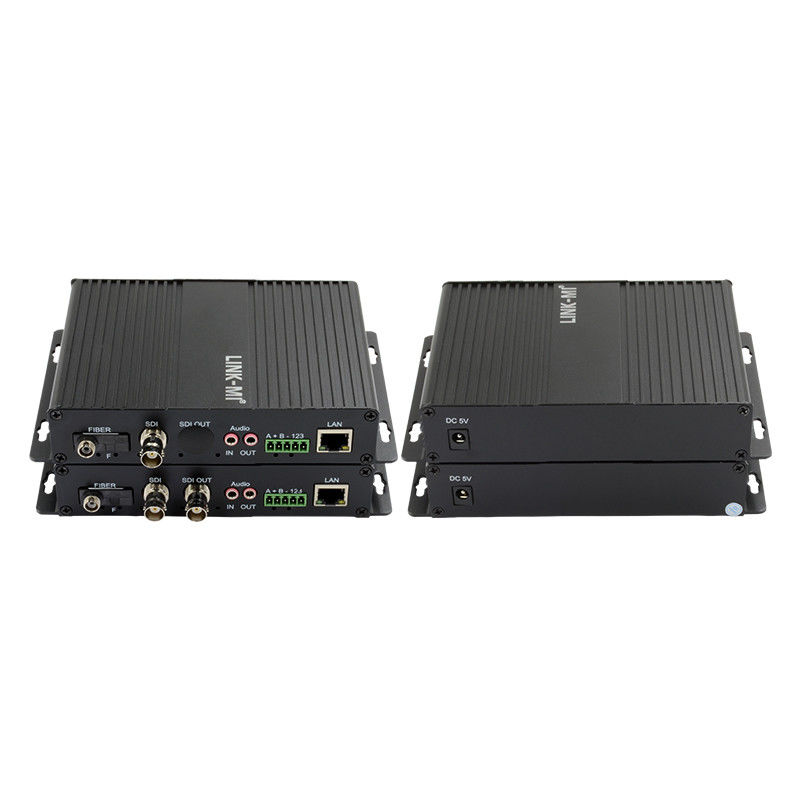

पैनल विवरण
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
ए 1: एक पेशेवर निर्माता के रूप में, हम चीन में 10 से अधिक वर्षों के लिए एचडीएमआई से संबंधित उत्पादों की आपूर्ति करते हैं।
प्रश्न 2: हमें आपको क्यों चुनना चाहिए?
A2: हम कारखाने की कीमत, अच्छी गुणवत्ता, सर्वोत्तम सेवा और लंबी वारंटी के साथ उत्पादों की पेशकश कर सकते हैं।
प्रश्न 3: आपकी उत्पाद सेवा के बारे में क्या?
A3: हम OEM और ODM की पेशकश कर सकते हैं, अपने आदेश मात्रा के आधार पर उत्पाद पर अपने ब्रांड, अपने डिजाइन प्रिंट।
प्रश्न 4: भुगतान की शर्तों के बारे में क्या?
A4: हम भुगतान के रूप में बैंक हस्तांतरण, वेस्टर्न यूनियन, मनी ग्राम, पेपैल, बैंक ऑफ चाइना या नकद स्वीकार करते हैं।
प्रश्न 5: आप पैकेज कैसे भेजते हैं?
A5: डीएचएल, फेडेक्स, ईएमएस, हवा से, समुद्र के द्वारा... आदि।
प्रश्न 6: आप किस प्रकार की गारंटी प्रदान करते हैं?
A6: हमारी उत्कृष्ट बिक्री के बाद सेवा टीम आपको ऑनलाइन तकनीकी सहायता प्रदान करेगी। हम अपने उत्पादों के लिए एक वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 7: अगर वेबसाइट पर कोई कीमत नहीं है तो मैं अपनी ज़रूरत के उत्पादों को कैसे खरीद सकता हूँ?
ए 7: आप हमें अपनी आवश्यकता के उत्पादों के बारे में अपनी जांच भेज सकते हैं। हमारी बिक्री आपको आदेश देने में मदद करने के लिए 24 घंटे के भीतर जवाब देगी।
उपयोगकर्ता पुस्तिकाः
LM-SF02 20KM SDI डेटा मीडिया फाइबर कनवर्टर विस्तार...
